Opis

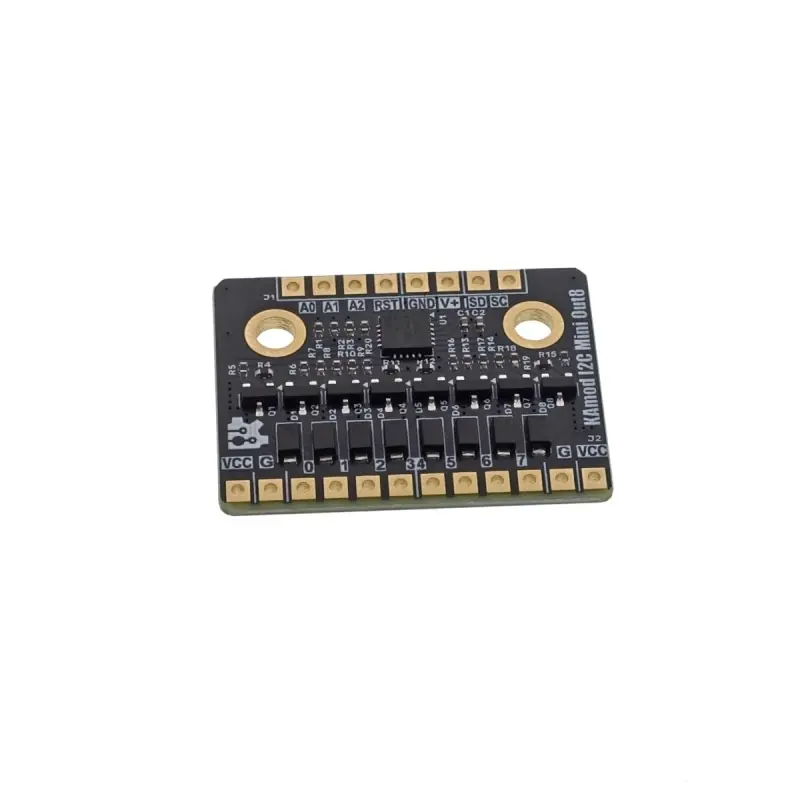

KAmod I2C-Mini Out8 to kompaktowy moduł rozszerzający liczbę wyjść cyfrowych w systemach mikroprocesorowych poprzez magistralę I2C. Zawiera osiem niezależnych wyjść opartych na tranzystorach N-MOSFET o maksymalnym prądzie 1 A i napięciu do 50 V, działających jako wyjścia typu otwarty dren. Dzięki zastosowaniu układu MCP23008 możliwe jest łatwe sterowanie stanem logicznym każdego wyjścia. Moduł przystosowany jest do zasilania niezależnego dla części logicznej oraz obciążeniowej, co zwiększa elastyczność jego zastosowania w układach automatyki i sterowania.
Właściwości
- 8 wyjść typu otwarty dren (aktywnie ściągających do GND)
- Maksymalne napięcie obciążenia: 50 V
- Maksymalny prąd pojedynczego wyjścia: 1 A
- Diody zabezpieczające do obsługi obciążeń indukcyjnych (przekaźniki, zawory, silniki)
- Układ MCP23008 – ekspander I/O z interfejsem I2C
- Szybkość magistrali I2C: do 1 MHz
- Możliwość ustawienia jednego z 8 adresów I2C (3 linie adresowe)
- Zasilanie części logicznej: 3…5 V
- Zasilanie części wykonawczej: 3…50 V
- Wymiary: 23,4 x 31 mm
