Opis

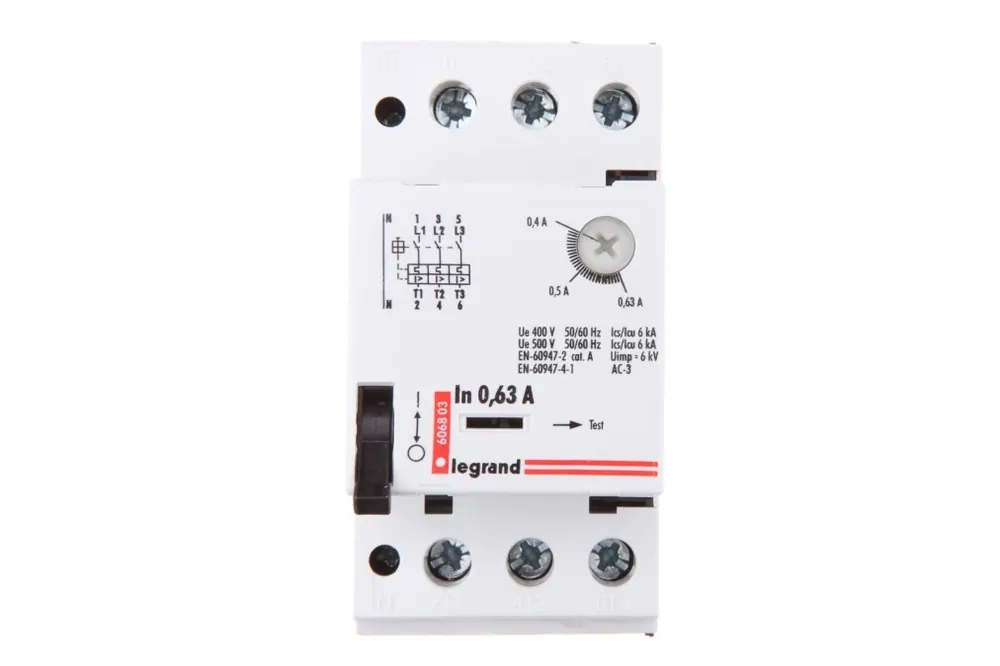

Wyłącznik silnikowy 3P 0,12kW 0,4-0,63A M 250 0,63 606803
Wyłącznik silnikowy M 250 3P o charakterystyce termomagnetycznej przeznaczony do zabezpieczenia małych trójfazowych silników indukcyjnych. Przeznaczony do montażu na szynie DIN TH35 w rozdzielnicach i panelach sterowniczych.
Cechy techniczne
- Znamionowa moc pracy (AC-3): 0,12 kW przy 400 V, 0,09 kW przy 230 V.
- Znamionowy prąd ciągły Iu: 0,63 A; zakres nastawy wyzwalacza przeciążeniowego: 0,4–0,63 A.
- Bezzwłoczny wyzwalacz zwarciowy (elektromagnetyczny) – nastawa stała: 8,8 A.
- Zdolność łączeniowa Icu przy 400 V AC: 6 kA; wymagane dobezpieczenie wkładkami topikowymi zgodnie ze zdolnością zwarciową instalacji.
- Sposób wyzwalania: termomagnetyczny (element bimetaliczny + wyzwalacz elektromagnetyczny).
- Liczba biegunów: 3; brak zintegrowanego styku pomocniczego; brak wyzwalacza podnapięciowego.
- Stopień ochrony: IP3X; czułość na zanik fazy: brak detekcji.
- Przyłącze obwodu głównego: połączenie śrubowe.
- Montaż: szyna TH35; szerokość modułowa: 17,5 mm.
Zastosowanie
- Zabezpieczenie małych silników trójfazowych w trybie pracy AC-3 (np. pompy, wentylatory, lekkie napędy transportowe) do 0,12 kW.
- Wykorzystanie w rozdzielnicach modułowych i panelach sterowniczych z montażem na szynie DIN TH35.
- Stosowanie w instalacjach automatyki maszynowej, HVAC oraz układach sterowania tam, gdzie wymagana jest ochrona przeciążeniowa i szybkie wyzwalanie zwarciowe.
- Integracja z systemami zabezpieczeń zwarciowych — obowiązek doboru odpowiednich wkładek topikowych dla ochrony przed zwarciem.
