Opis

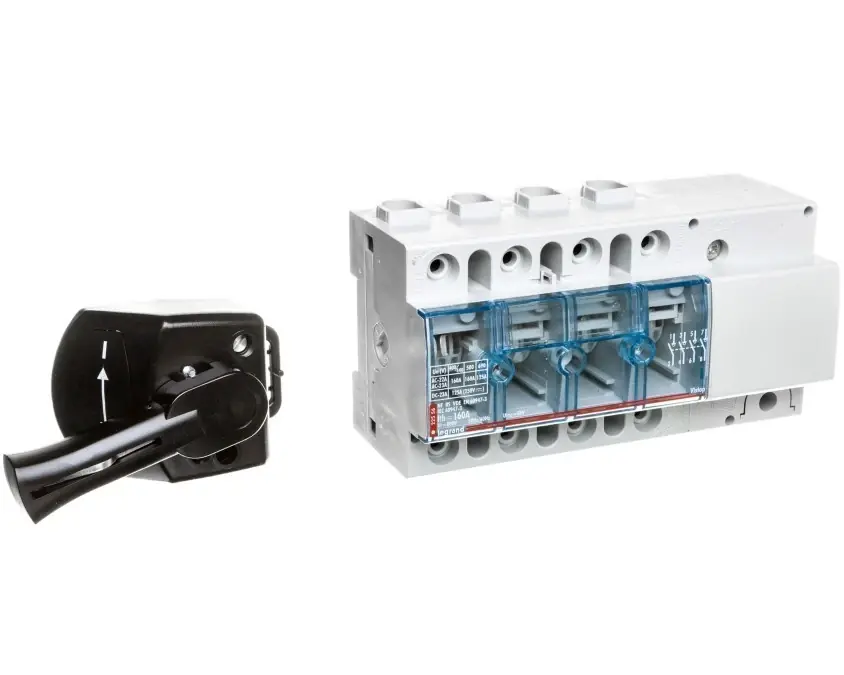

Rozłącznik izolacyjny 4P 160A VISTOP /napęd boczny czrny/ 022556
Rozłącznik izolacyjny VISTOP 4P 160 A z bocznym napędem (czarny) przeznaczony do izolacji obwodów trójfazowych w tablicach rozdzielczych; stosowany jako rozłącznik główny i rozłącznik serwisowy przy pracach konserwacyjnych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A; liczba biegunów: 4 (4P).
- Znamionowy warunkowy prąd zwarciowy Iq: 12 kA.
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Stopień ochrony części czołowej: IP2X; element przełączający: pokrętło (napęd boczny, czarny).
- Podwójne rozłączenie ze widoczną przerwą stykową oraz samoczyszczącymi stykami.
- Połączenie obwodu głównego: połączenie śrubowe.
- Mechanizm ryglujący dostępny — możliwość zablokowania obwodu w stanie zamkniętym (możliwość stosowania blokad drzwiowych i ryglowania zgodnie z akcesoriami).
- Standardowo bez styków pomocniczych; dopuszcza montaż styków pomocniczych (maks. średnica do 4 mm) jako akcesorium.
- Brak wbudowanego napędu silnikowego i brak opcji napędu silnikowego/wyzwalacza napięciowego.
- Możliwość montażu na szynie TH35 oraz instalacji w tablicach rozdzielczych.
Zastosowanie produktu
- Izolacja i odłączanie obwodów w rozdzielnicach przemysłowych i budynkowych (sieci trójfazowe do 690 V).
- Funkcja rozłącznika głównego przed urządzeniami i sekcjami rozdzielnicy.
- Rozłącznik serwisowy do bezpiecznego wykonywania prac konserwacyjnych i obsługi.
- Stosowanie w instalacjach wymagających widocznej przerwy stykowej i możliwości ryglowania; montaż na szynie TH35.
- Nie przeznaczony do użycia jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa.
