Opis

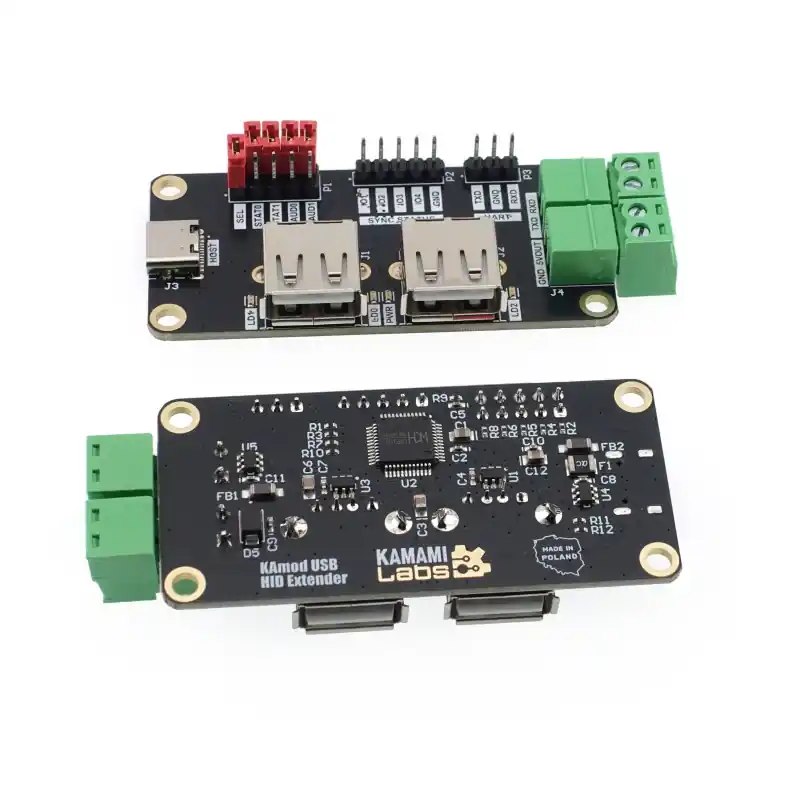

Moduł KAmod USB HID umożliwia przedłużenie połączenia pomiędzy komputerem a urządzeniami HID (klawiatura, mysz) na dystans znacznie przekraczający standardową długość kabla USB, nawet do 20 metrów. Komunikacja odbywa się za pomocą interfejsu UART (RXD, TXD), a zasilanie urządzeń peryferyjnych przesyłane jest przez oddzielne linie. Dzięki zastosowaniu układu CH9350 oraz zabezpieczeń ESD na wszystkich portach, urządzenie zapewnia stabilność i odporność na zakłócenia. Moduł jest zgodny z systemami operacyjnymi obsługującymi standard HID bez potrzeby instalacji dodatkowych sterowników.
Właściwości
- Gniazdo USB-C do podłączenia hosta (np. komputer)
- 2 gniazda USB typu A do podłączenia urządzeń HID
- 2 złącza śrubowe 3,81 mm do przesyłu danych UART i zasilania
- Złącze goldpin 1×5 – wyjścia statusu
- Złącze goldpin 1×3 – interfejs UART i masa
- Listwa goldpin 2×5 – zworki konfiguracyjne
- 4 diody LED – zasilanie i sygnalizacja stanu pracy
- Wbudowane zabezpieczenia ESD na portach USB, UART i zasilaniu
- Zasilanie: 5 V DC z portu USB-C
- Obsługa systemów Windows, Linux, macOS
- Maksymalna długość przewodu: do 20 m (w zależności od jakości przewodu i warunków pracy)
- Wymiary PCB: 65,2 × 30,8 mm
- Otwory montażowe: Ø3,2 mm, rozstaw 59 × 25 mm
W zestawie
- 2 zmontowane i uruchomione moduły
- 2 komplety zworek konfiguracyjnych (2 × 5 szt.)
