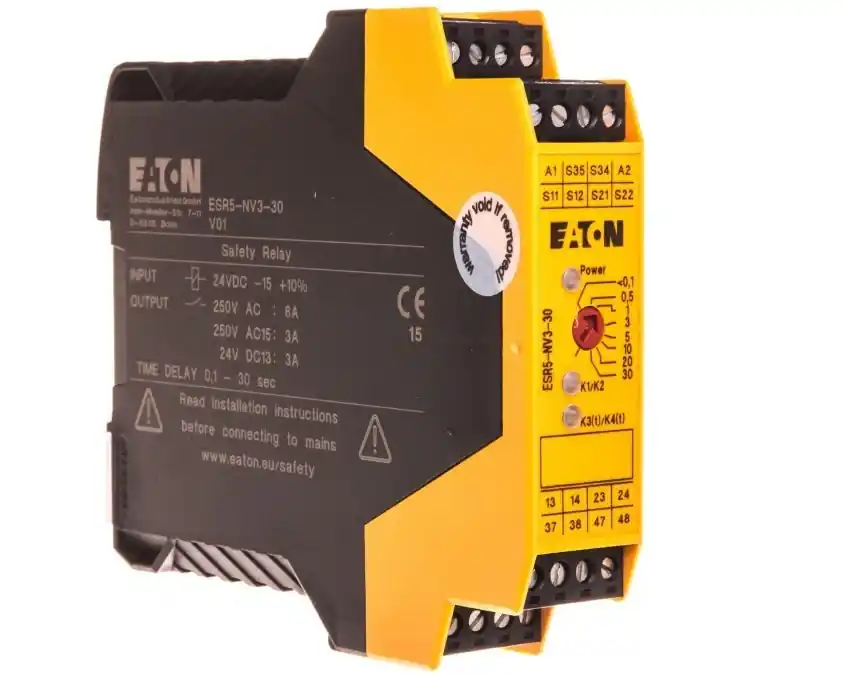

Przekaźnik bezpieczeństwa do przycisków bezpieczeństwa, drzwi ochronnych i barier optycznych 3Z 24V DC ESR5-NV3-30 118705
Przekaźnik bezpieczeństwa ESR5-NV3-30 to urządzenie przeznaczone do monitorowania obwodów awaryjnego zatrzymania, zabezpieczeń drzwi ochronnych oraz barier optycznych. Urządzenie pracuje przy napięciu sterowania 24 V DC i umożliwia konfigurację zarówno w trybie jedno-, jak i dwukanałowym.
Cechy techniczne
- Znamionowe napięcie sterowania: 24 V DC (Us = 24 V)
- Liczba wyjść bezpieczeństwa: 3 styki bezzwłoczne (NO) oraz 4 obwody nadzorcze, w tym 2 z funkcją opóźnienia
- Poziom zapewnienia bezpieczeństwa: kategoria 4 / PL e zgodnie z EN ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508 / IEC 62061
- Tryby pracy: jedno- i dwukanałowy; automatyczny i ręczny nadzór uruchamiania; konfigurowalne opóźnienia aktywacji
- Rodzaj połączenia elektrycznego: połączenia śrubowe
- Montaż: na szynie DIN
- Wymiary: szer. 22,5 mm × wys. 99 mm × gł. 114,5 mm
- Stopień ochrony: IP20
- Liczba wejść: 1-kanałowe (zgodnie z konfiguracją systemu bezpieczeństwa)
- Model: Podstawowy — kompaktowa obudowa do instalacji w rozdzielnicach maszynowych
Zastosowanie produktu
- Monitorowanie obwodów awaryjnego zatrzymania (E-stop) w maszynach i liniach produkcyjnych
- Kontrola i nadzór drzwi ochronnych i osłon mechanicznych
- Integracja z optoelektronicznymi urządzeniami zabezpieczającymi, takimi jak barery świetlne
- Zastosowania wymagające osiągnięcia PL e / SIL 3 — automatyka przemysłowa, systemy bezpieczeństwa maszyn
- Instalacje z ograniczoną przestrzenią montażową, gdzie istotna jest kompaktowa szerokość modułu
