Opis

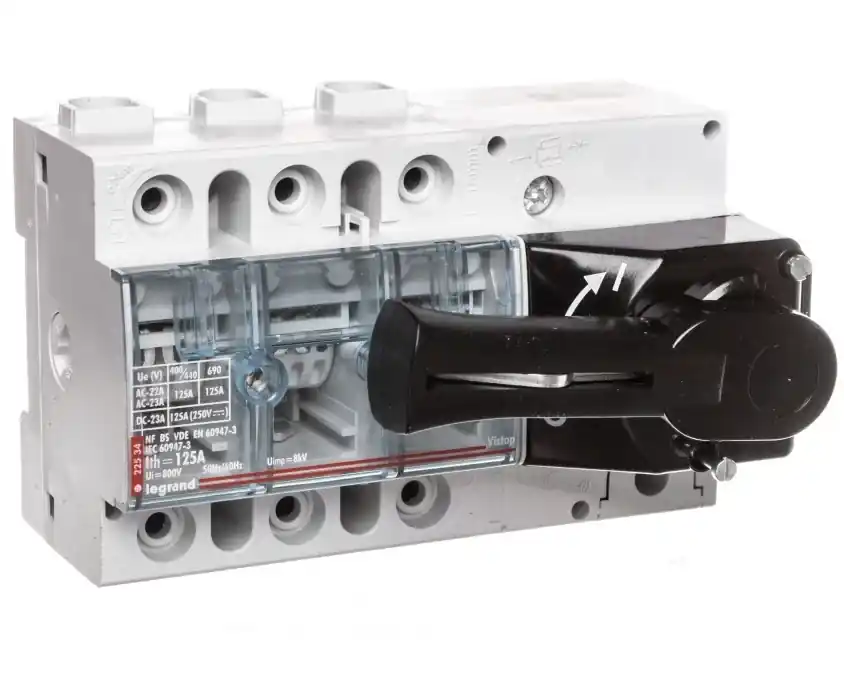

Rozłącznik izolacyjny 3P 125A VISTOP /napęd frontowy czarny/ 022534
Trójbiegunowy rozłącznik izolacyjny VISTOP 125 A przeznaczony do odłączania obwodów zasilania w instalacjach przemysłowych i budynkowych; wykonany z przednim pokrętłem (czarny) do ręcznej obsługi i blokowania pozycji.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A
- Liczba biegunów: 3
- Znamionowy warunkowy prąd zwarciowy Iq: 12 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Stopień ochrony części czołowej: IP2X
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: pokrętło (napęd frontowy, kolor czarny)
- Mechanizm: wyposażony w mechanizm ryglujący umożliwiający blokadę pozycji
- Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0)
- Opcje napędów/wyzwalaczy: brak wbudowanego napędu silnikowego; brak opcjonalnego napędu i wyzwalacza napięciowego
- Przystosowanie do montażu: odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych; nie przeznaczony do montażu czołowego 4-otwory ani montażu centralnego
- Funkcje: pełni funkcję rozłącznika głównego; nie jest wyłącznikiem awaryjnym, rozłącznikiem bezpieczeństwa ani rozłącznikiem serwisowym
- Dostępne warianty serii: również wersje 100 A i 160 A
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach przemysłowych i budynkowych do 690 V
- Izolacja zasilania podczas prac konserwacyjnych i serwisowych (możliwość zablokowania pozycji)
- Sterowanie i ochrona obwodów zasilających maszyn i odbiorników w instalacjach z połączeniami śrubowymi
- Montaż płaski w panelach i szafach rozdzielczych, tam gdzie wymagany jest rozłącznik główny o znamionowym prądzie 125 A
- Nie stosować jako wyłącznika awaryjnego, rozłącznika bezpieczeństwa ani jako zastępstwo rozłącznika serwisowego
