Opis

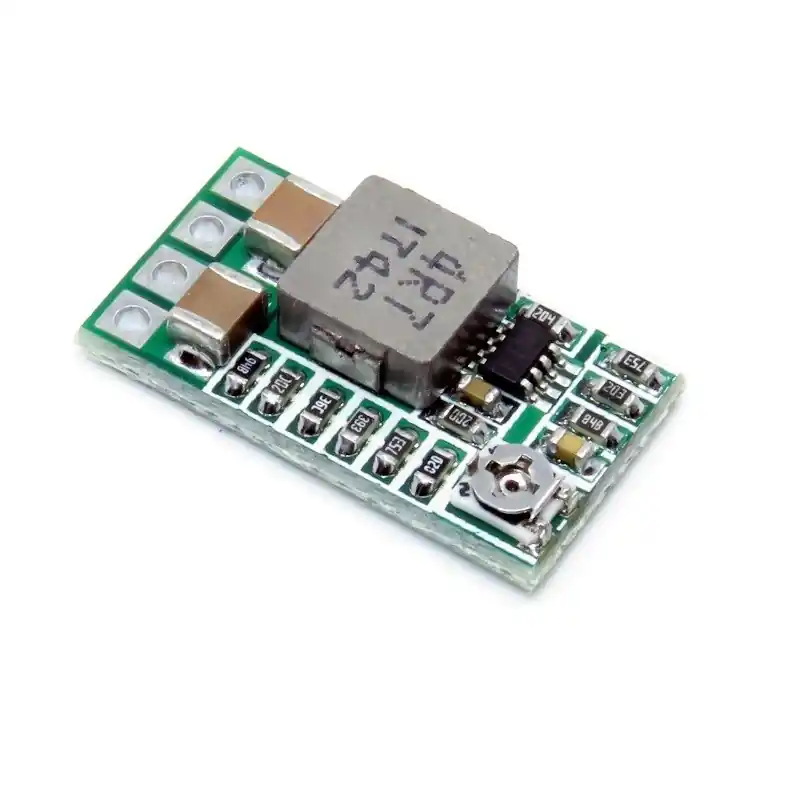

Moduł przetwornicy Step-Down z konfigurowalnym napięciem wyjściowym oraz napięciem wejściowym od 4,5 do 24 V. Napięcie na wyjściu jest modyfikowane za pomocą zworek umieszczonych na spodzie płytki – użytkownik może wybrać regulowane wyjście w zakresie od 0,8 do 17 V lub jedno ze stałych poziomów napięć: 1,8 V, 2,5 V, 3,3 V, 5 V, 9 V lub 12 V. Maksymalne obciążenie prądowe modułu wynosi do 3 A.
Właściwości
- Napięcie wejściowe: od 4,5 do 24 V
- Napięcie wyjściowe: regulowane od 0,8 do 17 V, stałe 1,8 V, 2,5 V, 3,3 V, 5 V, 9 V lub 12 V
- Typ. maksymalny prąd: do 3 A
- Efektywność konwersji: do 97,5 %
- Częstotliwość pracy: 500 kHz
- Tętnienia wyjściowe: < 20mV
- Współczynnik regulacji napięcia: +-0,5 %
- Zabezpieczenie przed zwarciem
- Potencjometr do regulacji napięcia na wyjściu w trybie Adj
- Temperatura pracy: -40 ℃ do 85 ℃
