Opis

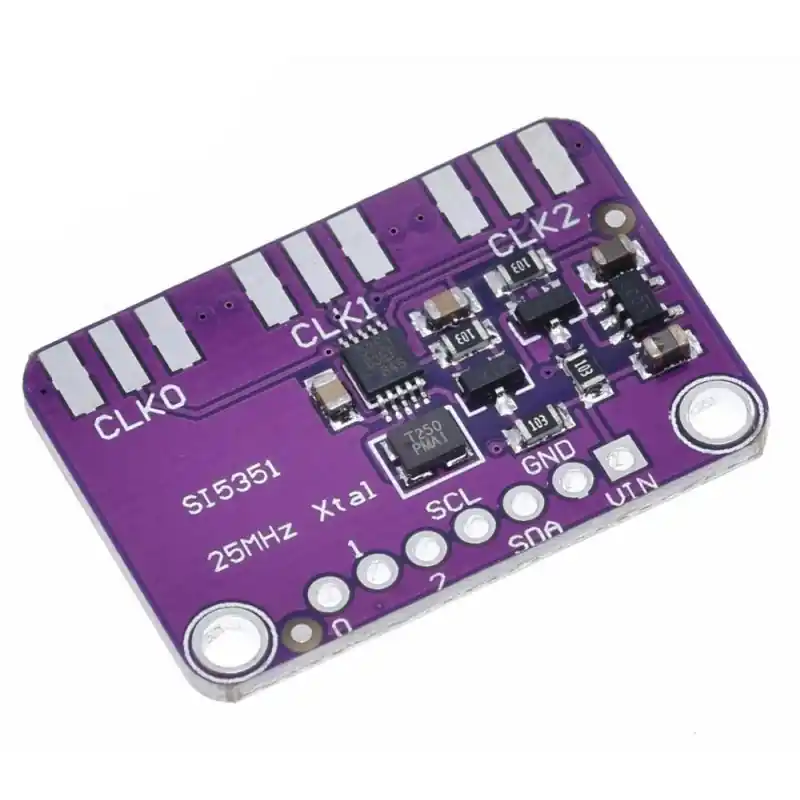

Moduł generatora częstotliwości z układem Si5351 oparty na kwarcu 25 MHz. Układ ma trzy niezależne, programowalne wyjścia zegarowe, które dzięki dzielnikom i PLL mogą generować sygnał zegarowy w szerokim zakresie od 8 kHz do 160 MHz. Konfiguracja odbywa się za pomocą interfejsu I2C. Na płytce umieszczono złącze z rastrem 2,54 mm oraz pady SMT z wyjściami zegarowymi. Moduł ma wbudowany stabilizator 3,3 V oraz konwerter poziomów napięcia, dzięki czemu może być używany z systemami 3,3 V oraz 5 V. Znakomicie sprawdzi się we wszystkich projektach wymagających stabilnego i dokładnego sygnału zegarowego.
Właściwości
- Układ Si5351
- Kwarc 25 MHz
- Zakres generowanej częstotliwości: 8 kHz do 160 MHz
- 3 niezależne wyjścia
- Interfejs I2C
- Stabilizator 3,3 V
- Wbudowany konwerter poziomów napięć
- Zasilanie: 3 do 5 V
- Wymiary: 30,7 x 21,6 mm
W zestawie
- Moduł generatora częstotliwości Si5351
- Złącze goldpin proste 7-pin
