Opis

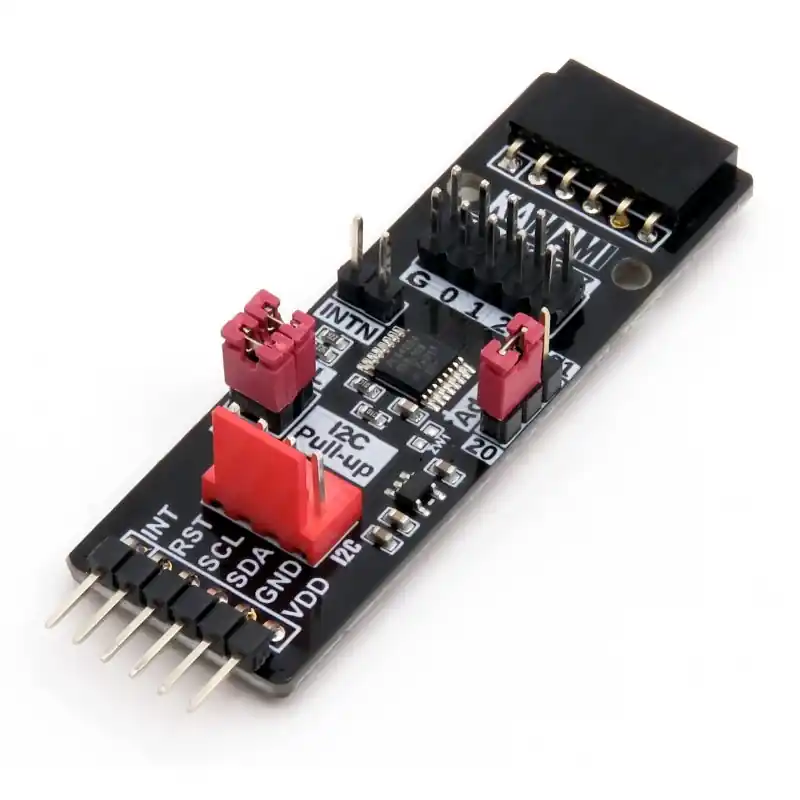

KAmodPCAL6408 to 8-bitowy ekspander I/O sterowany za pomocą I2C. Posiada 8 wyjść/wejść GPIO. Moduł posiada możliwość wyboru adresu układu, dzięki czemu do jednej magistrali można podłączyć 2 takie moduły. Płytka wyposażona została z złącze standardu Pmod I2C oraz w złącze KAMAMI, pozwalające na łatwe dołączenie modułu do zestawów uruchomieniowych. Dzięki niewielkim wymiarom produkt może znaleźć zastosowanie w wielu rozwojowych projektach, złącze przelotowe Pmod pozwala zaś na łączenie płytek w szeregi.
Właściwości
- Układ PCAL6408A firmy NXP
- 8 programowalnych wejść/wyjść
- Magistrala I2C
- Programowalne wyjście przerwania
- Możliwość wyboru adresu układu (0x20 lub 0x21)
- Przelotowe złącze kompatybilne ze standardem Pmod, pozwala na szeregowe łączenie modułów Pmod I2C
- Złącze zgodne ze standardem KAMAMI
- Wbudowane zworki aktywujące podciąganie na liniach magistrali I2C
- Wbudowana zworka dołączająca linię INT układu do linii INT złącz Pmod
- Wbudowany selektor adresu I2C
- Możliwość zasilenia napięciem z przedziału 1,7-5,5 V poprzez złącze Pmod oraz 1,8-5,5 V poprzez złącze KAMAMI
- Otwory montażowe o średnicy 2,5 mm
- Wymiary: 61,2 x 20,3 x 10 mm
