Opis

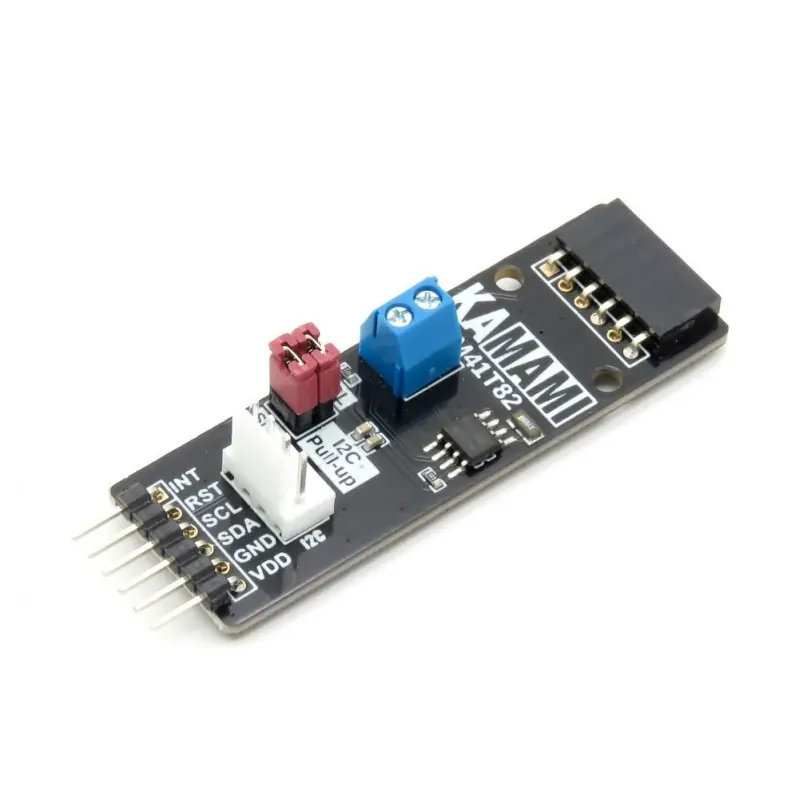

KAmodM41T82 to moduł z zegarem RTC M41T82 firmy STMicroelectronics. Układ umożliwia precyzyjne odmierzanie czasu, a dodatkowe złącze na baterię pozwala na podtrzymanie zasilania w przypadku, gdy zasilanie główne zostanie wyłączone. Komunikacja z czujnikiem odbywa się za pomocą interfejsu I2C.
Płytka wyposażona została z złącze standardu Pmod I2C oraz w złącze KAMAMI, pozwalające na łatwe dołączenie modułu do zestawów uruchomieniowych. Dzięki niewielkim wymiarom produkt może znaleźć zastosowanie w wielu rozwojowych projektach, złącze przelotowe Pmod pozwala zaś na łączenie płytek w szeregi.
Szczegółowy opis można znaleźć na stronie: https://wiki.kamamilabs.com/index.php/KAmodM41T82_(PL)
Właściwości
- Układ M41T82 firmy STMicroelectronics
- Precyzyjne odmierzanie czasu (dziesiąte/setne sekundy, sekundy, minuty, godziny, dni, data, miesiąc, rok i wiek)
- Bardzo niski prąd zasilania 365 nA
- Programowalny 8-bitowy licznik
- 7 bajtów pamięci SRAM z podtrzymaniem bateryjnym
- Wykrywanie zatrzymania oscylatora
- Magistrala I2C
- Adres układu 0xD0
- Przelotowe złącze kompatybilne ze standardem Pmod, pozwala na szeregowe łączenie modułów Pmod I2C
- Złącze zgodne ze standardem KAMAMI
- Wbudowane zworki aktywujące podciąganie na liniach magistrali I2C
- Wbudowana zworka dołączająca linię INT układu do linii INT złącz Pmod
- Możliwość zasilenia napięciem z przedziału 2 – 5,5 V
- Otwory montażowe o średnicy 2,5 mm
- Wymiary: 61,2 x 20,3 x 10 mm
