Opis

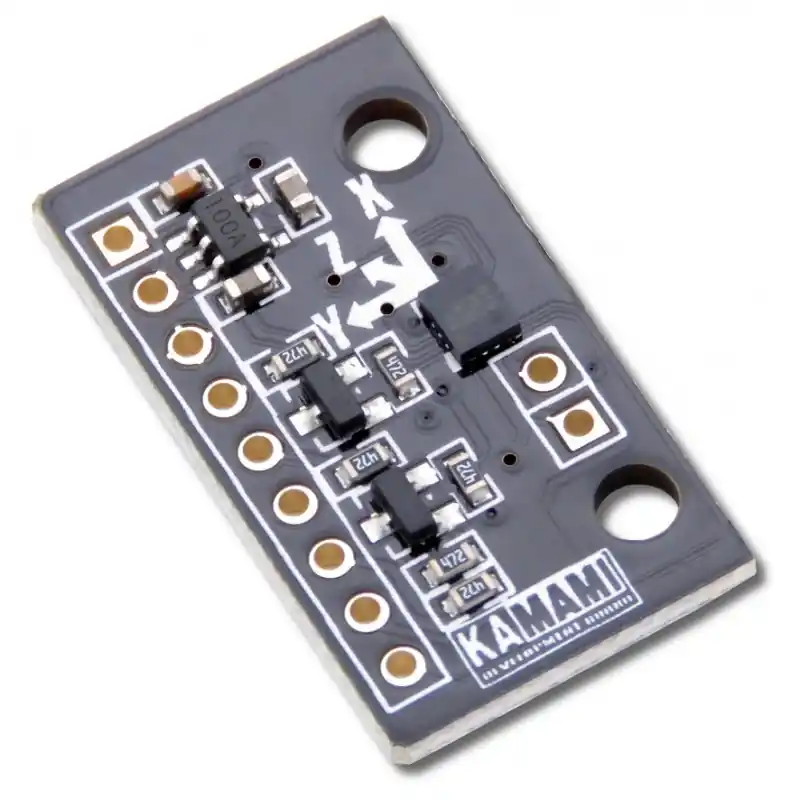

KAmodLSM6DS3 to moduł z układem MEMS typu LSM6DS3. Układ ma cyfrowe wyjście sygnału (za pośrednictwem magistrali I2C lub SPI) i umożliwia pomiar przyspieszeń oraz wartości prędkości kątowej w trzech osiach, zaś dzięki programowalnym wyjściom generatora przerwań, możliwe jest np. wybudzanie mikrokontrolera po wykryciu swobodnego spadku czy ruchu obiektu. Może być wykorzystany w systemach zasilanych napięciem 2,5-5,5 V.
Właściwości
- Układ LSM6DS3 (akcelerometr oraz żyroskop MEMS) firmy STMicroelectronics
- Zakres pomiarowy akcelerometru: ±2/±4/±8/±16 g
- Zakres pomiarowy żyroskopu: ±125/±245/±500/±1000/±2000 stopni/sekundę (dps)
- Tryby uśpienia/niskiego poboru prądu
- Interfejs komunikacyjny: SPI/I2C
- Wbudowany stabilizator oraz translator poziomów napięcia (linie SDA, SCL)
- Konfigurowalne generatory przerwań
- Możliwość dołączenia podrzędnej magistrali I2C (I2C HUB)
- Otwory do przylutowania złącza szpilkowego
- Napięcie zasilania: 2,5-5,5 V
- Otwory montażowe o średnicy 3 mm
- Wymiary modułu (bez złącza): 27 x 16 x 3 mm
Przykładowe zastosowanie (np. dołączenie modułu KAmodLSM6DS3 do KAMduino UNO):
W zestawie
- Zmontowana płytka modułu
- Złącze męskie goldpin proste 1×9 (do przylutowania)
- Złącze męskie goldpin kątowe 1×9 (do przylutowania)
