Opis

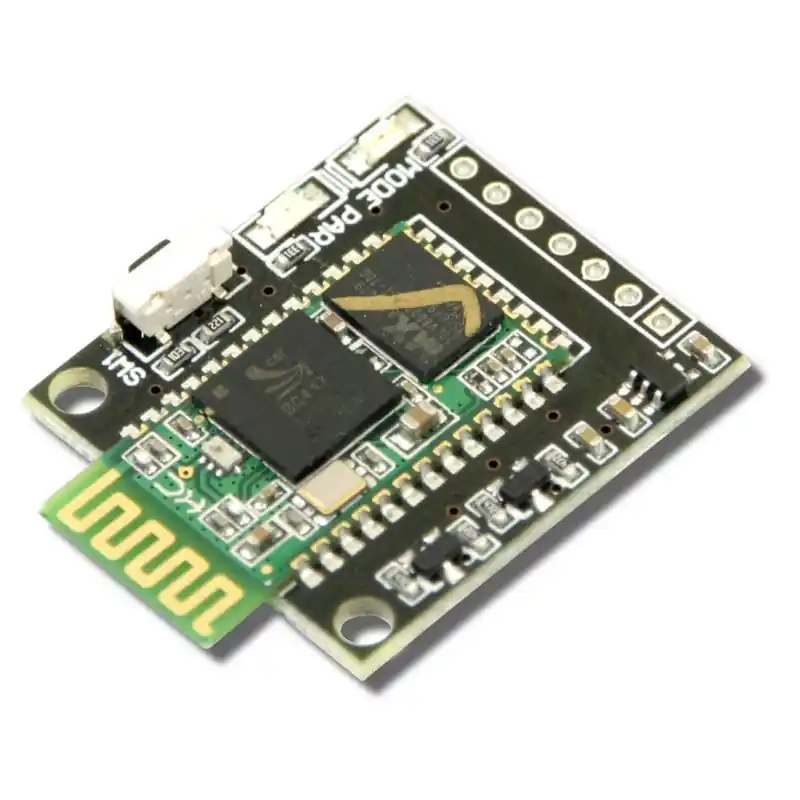

Moduł KAmodBT-HC05 pozwala na komunikację z urządzeniami Bluetooth 2.0 w trybie master oraz slave. Dzięki wbudowanemu stabilizatorowi oraz translatorowi poziomów logicznych na liniach TxD / RxD, moduł może znaleźć zastosowanie w systemach pracujących w zakresie napięciowym od 2.5 V do 5.5 V.
Właściwości
- Układ HC-05 ze zintegrowaną anteną, zgodny ze specyfikacją Bluetooth v2.0
- Interfejs UART z programowalną przepływnością danych (baudrate)
- Typowa czułość odbiornika: -80 dBm
- Poziom mocy nadawanej: do +4 dBm
- Wbudowany stabilizator napięcia
- Możliwość zasilenia napięciem z przedziału 2,1-5,5 V
- Wbudowany translator poziomów na liniach interfejsu UART (TxD , RxD)
- Wbudowana dioda trybu pracy (MODE) oraz sparowania urządzenia (PAR)
- Wbudowany przycisk (przechodzenie w tryb konfiguracji)
- Sygnały KEY i nRST wyprowadzone na złącze
- Wymiary: 34,2 x 27 x 5 mm
W zestawie
- Zmontowana płytka modułu
- Złącze męskie goldpin 1×7 proste (do przylutowania)
