Opis

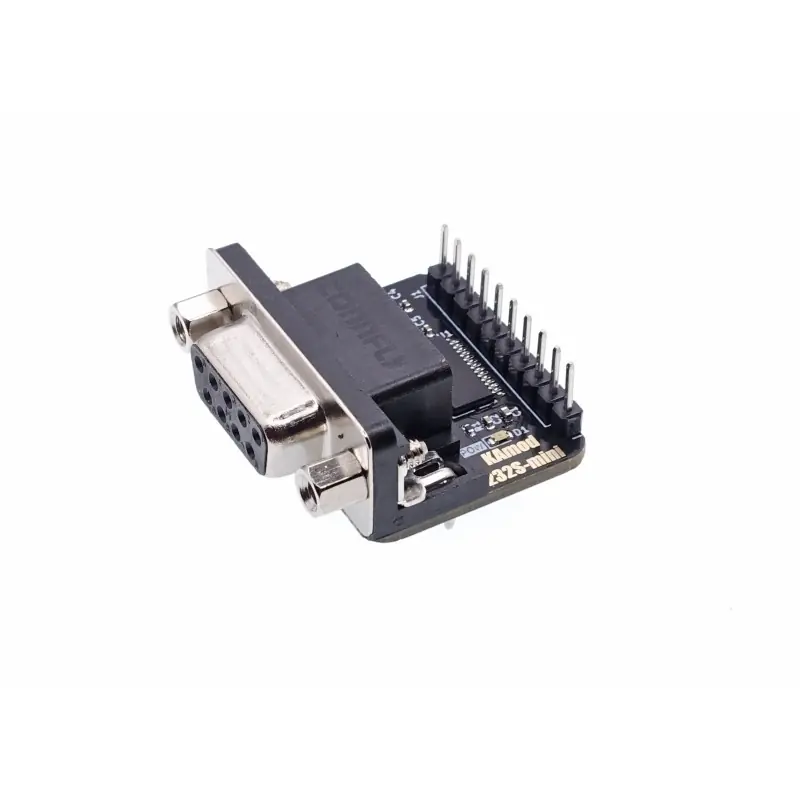

KAmod RS232S-mini jest miniaturowym konwerterem standardu RS232 do standardu TTL, który zawiera wszystkie sygnały interfejsu RS232: RXD, TXD, DTR, DSR, RTS, CTS, DCD oraz RI. Kierunek konwersji sygnałów jest przyporządkowany w taki sposób, że odpowiada urządzeniu typu DCE/Modem (urządzenie podporządkowane, TXD to wejście sygnału RS232, RXD to wyjście sygnału RS232). Konwerter ma typowe żeńskie złącze DB9 po stronie RS232 oraz szpilki typu goldpin 2,54 mm po stronie TTL. Może działać przy napięciu zasilania z zakresu 3…5,5 V.
Właściwości
- Konwerter standardu RS232 do standardu TTL, zawierający wszystkie 8 sygnałów
- Bazuje na układzie MAX3238/SP3238
- Napięcie po stronie TTL 3…5,5 V
- Maksymalna prędkość transmisji: 250 kbps
- Zabezpieczenie ESD do 15 kV HBM po stronie RS232
- Kierunek konwersji sygnałów przyporządkowany w taki sposób, że odpowiada urządzeniu typu DCE/Modem (urządzenie podporządkowane, TXD to wejście sygnału RS232, RXD to wyjście sygnału RS232)
- Standardowe złącze DB9 (D-SUB 9) żeńskie
- Szpilki typu goldpin 2,54 mm po stronie TTL ułatwiające połączenie z płytkami ewaluacyjnymi
- Zasilanie 3…5,5 V, ok 20 mA
- Wymiary płytki 24×30 mm (31×31 wraz ze złączem DB9), wysokość ok. 17 mm
