Opis

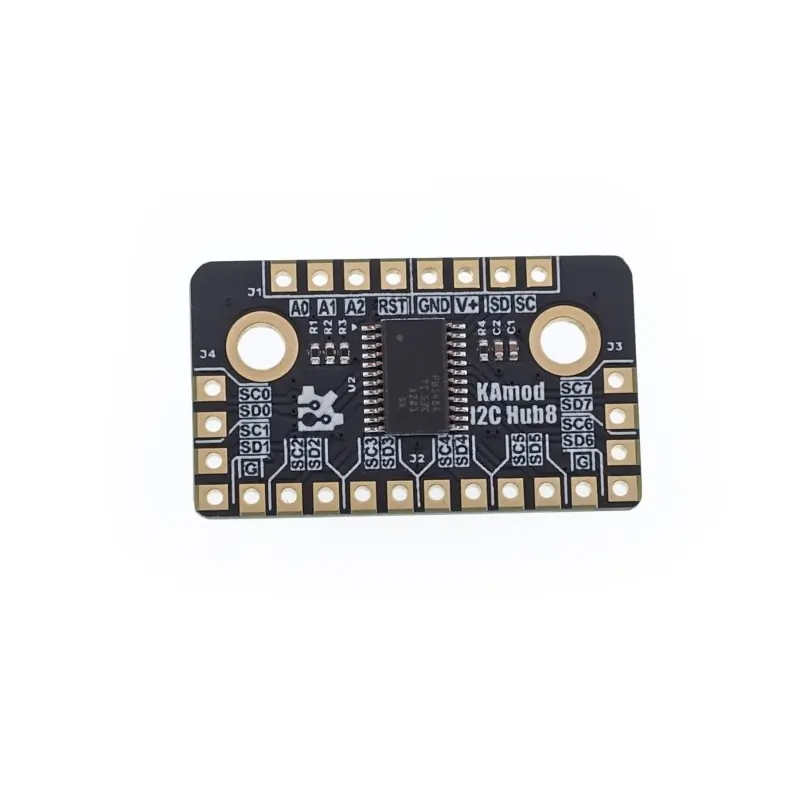

Moduł KAmod I2C Hub8 umożliwia niezależne przekierowanie sygnałów SCL i SDA z jednej magistrali I2C do ośmiu wyjściowych interfejsów, eliminując konflikty związane z powielonymi adresami urządzeń I2C. Układ TCA9548A zastosowany na płytce pozwala na selektywne aktywowanie wyjść i zapewnia pełną dwukierunkową komunikację. Dzięki możliwości niezależnej konfiguracji każdego kanału, moduł oferuje wysoką elastyczność przy rozbudowie systemów I2C. Interfejs wejściowy toleruje napięcia do 5,5 V, co umożliwia translację poziomów napięć względem zasilania modułu w zakresie 1,8…5,5 V. Rezystory podciągające 4,7 kΩ znajdują się na liniach wyjściowych I2C, przy czym wszystkie podłączone urządzenia muszą być kompatybilne z napięciem zasilania modułu. Obsługa do ośmiu modułów na jednej magistrali możliwa dzięki trzem liniom adresowym. Moduł przystosowany do pracy z magistralą I2C o taktowaniu do 400 kHz.
Właściwości
- Dwukierunkowy przełącznik I2C z ośmioma niezależnie aktywowanymi wyjściami
- Układ TCA9548A
- Obsługa do 8 modułów poprzez trzy wejścia adresowe
- Taktowanie magistrali I2C do 400 kHz
- Translacja napięć na liniach I2C w zakresie 1,8…5,5 V
- Tolerancja napięcia do 5,5 V na interfejsie wejściowym
- Wbudowane rezystory podciągające 4,7 kΩ na liniach wyjściowych (do zasilania V+)
- Wymaga zgodności napięciowej podłączonych układów z zasilaniem modułu
- Zasilanie: 1,8…5,5 V
- Wymiary: 31 x 18,3 mm
